Správné plánování elektroinstalace tvoří základ funkčního domova, který bezpečně zvládne provoz moderních spotřebičů i budoucí nároky na chytrou domácnost. Kvalitní návrh rozmístění zásuvek a vypínačů spolu s dimenzováním elektrických rozvaděčů eliminuje nutnost nákladných dodatečných úprav a zajistí bezproblémovou revizi elektroinstalace po dokončení stavby.
Podstata v kostce
- Plánujte rozvaděč s rezervou 20-30 % pro budoucí rozšíření.
- Zásuvky a vypínače se obvykle umisťují 120 cm nad podlahou.
- Drážky na kabely ve zdi by měly být správně hloubky a šířky podle norem.
- Délka kabelů v elektroinstalaci může dosáhnout až 300 metrů.
- Revize elektroinstalace se doporučuje provádět každých 5 let nebo po úpravách.
Jak naplánovat elektroinstalaci krok za krokem
Správné plánování elektroinstalace vyžaduje detailní projekt, který zohlední budoucí spotřebu, ergonomii rozmístění prvků a striktní dodržení bezpečnostních norem. Celý proces zahrnuje přípravu schématu, výpočet zátěže, fyzickou instalaci kabeláže do drážek a finální revizi systému.
Příprava a zmapování potřeb
Kvalitní plánování elektroinstalace začíná detailním soupisem všech plánovaných spotřebičů včetně jejich příkonu. Při návrhu vždy počítejte s rezervou 20 až 30 procent volného prostoru v rozvaděči pro budoucí rozšíření, například o chytré systémy či fotovoltaiku. Pokud hledáte návod na plánování elektroinstalace od začátku, zaměřte se na zakreslení každého okruhu do půdorysu stavby. V této fázi definujte i trasování hlavních přívodů, které musí splňovat bezpečnostní normy elektroinstalace.
Rozmístění zásuvek a osvětlení
- Rozvržení spotřebičů – zakreslete přesné pozice nábytku a elektroniky do výkresu.
- Umístění prvků – zásuvky a vypínače standardně instalujte ve výšce 120 cm nad podlahou pro komfortní dosah.
- Ergonomie osvětlení – světelné vývody plánujte nad pracovní plochy a do center místností.
- Návrh okruhů – oddělte zásuvkové okruhy od světelných pro vyšší bezpečnost a snazší údržbu.

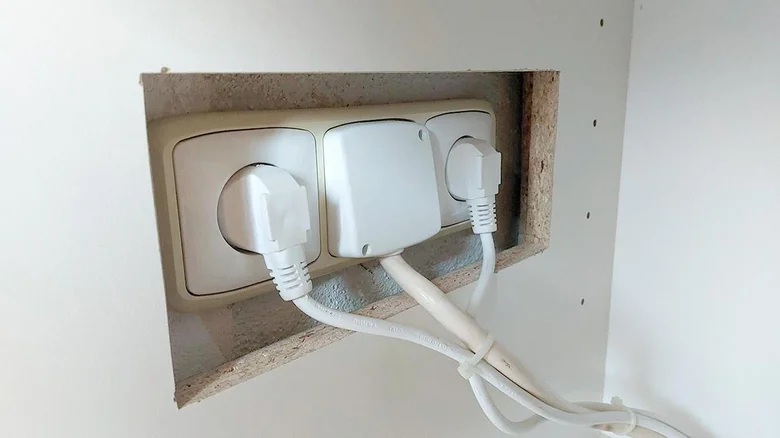

Odborná rada: Při plánování v bytě se vyhněte instalaci zásuvek přímo za vestavěné spotřebiče, kde by hrozilo mechanické poškození přívodní šňůry.
Výběr materiálů a rozvaděče s rezervou

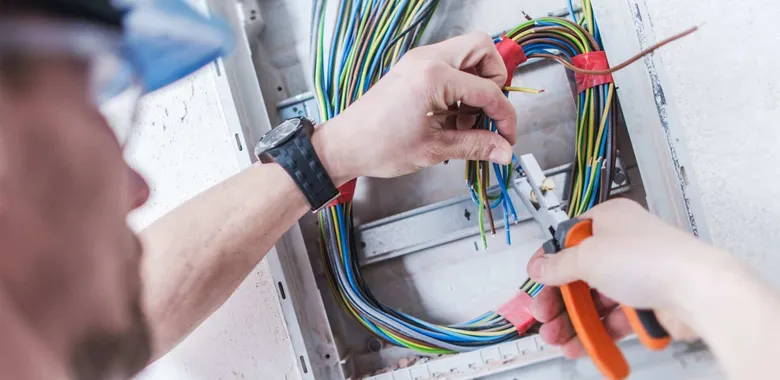

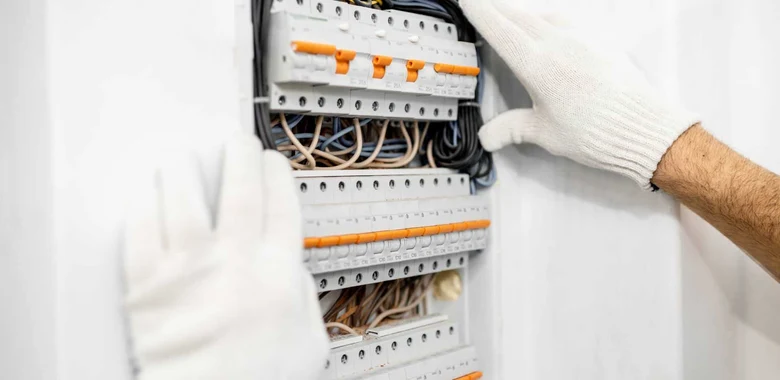

Elektrické rozvaděče tvoří srdce systému a jejich kapacita musí odpovídat počtu okruhů. Zvolte typ rozvaděče podle dispozic, tedy zapuštěný pro čistý vzhled nebo nástěnný v technických prostorách. Každý projekt musí obsahovat rezervu 20 až 30 procent modulárních pozic pro dodatečné jističe či proudové chrániče. Kvalitní komponenty snižují riziko poruch a zvyšují energetickou úsporu provozu.
Uložení kabelů a drážek ve zdi
Elektrické kabely pokládejte do drážek ve svislých nebo vodorovných trasách, nikdy ne šikmo. Bezpečnostní normy elektroinstalace vyžadují dodržení odstupu minimálně 10 cm od souběžně vedených UTP vodičů, aby nedocházelo k rušení signálu. Při instalaci počítejte s celkovou délkou rozvodů v domě, která může snadno přesáhnout 300 metrů.
Častá chyba: Vytváření příliš mělkých drážek, které znemožňují dostatečné překrytí kabelu omítkou, což vede k prasklinám.
Kontrola a revize elektroinstalace
Revize elektroinstalace představuje klíčový úkon pro ověření bezpečnosti a funkčnosti celého systému. Provádí se po dokončení prací a následně pravidelně každých 5 let, aby byla zajištěna ochrana osob i majetku. Tato kontrola ověřuje izolační stavy, impedanci smyčky a správnou funkci proudových chráničů.
Tip: Plánování elektroinstalace se hodí pro každého majitele rekonstruujícího dům, zatímco pro laika bez elektrotechnického vzdělání je nevhodné provádět instalaci svépomocí bez dohledu odborníka.
Jak správně rozmístit zásuvky a osvětlení
Při plánování elektroinstalace v rodinném domě je zásadní skloubit bezpečnostní normy elektroinstalace s požadavky na každodenní komfort. Správné rozvržení zásuvek a osvětlení v elektroinstalaci vyžaduje přesné dodržení výšek montáže, které zajišťují snadnou dostupnost i ochranu před vlhkostí.
Doporučené výšky pro zásuvky
Standardní zásuvky a vypínače se v obytných místnostech montují do výšky 120 cm od podlahy, což odpovídá přirozené úrovni ruky při pohybu v prostoru. Tato výška montáže snižuje riziko mechanického poškození a umožňuje pohodlné zapojení spotřebičů bez nutnosti ohýbání. V moderních interiérech se však stále častěji setkáváme s umístěním zásuvek v úrovni 30 cm nad podlahou, což esteticky skrývá elektrické kabely za nábytkem. Bezpečnostní normy elektroinstalace vyžadují, aby v koupelnách byly zásuvky umístěny v bezpečné vzdálenosti od zdrojů vody, obvykle minimálně 60 cm od vany či sprchy.
- Zásuvky v obývacím pokoji plánujte v blízkosti televizních stěn a pracovních stolů.
- Vypínače pro osvětlení umisťujte vždy na stranu kliky u dveří.
- Počet zásuvek v jedné místnosti volte s ohledem na budoucí instalaci elektrických rozvaděčů a jističů.

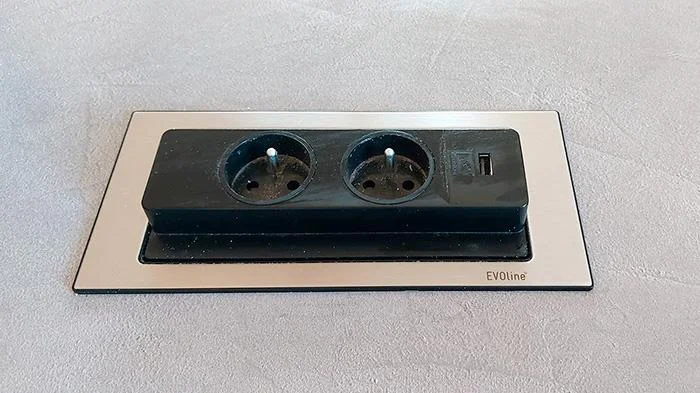

Rozmístění zásuvek v kuchyni
Zásuvky v kuchyni vyžadují specifický přístup kvůli vysoké koncentraci elektrospotřebičů a nárokům na ergonomii. Pro snadný přístup k rychlovarným konvicím či mixérům se zásuvky montují 20 až 30 cm nad pracovní plochou kuchyňské linky. Častá chyba: umístění zásuvek přímo za dřez nebo varnou desku, kde hrozí kontakt s vodou či přehřátí kabeláže. Plánování elektroinstalace v této zóně musí zohlednit i příkon velkých spotřebičů, jako je myčka nebo elektrická trouba, které vyžadují vlastní okruhy.
Odborná rada: Elektroinstalace v kuchyni se hodí pro aktivní uživatele, kteří vyžadují rychlý přístup k napájení, ale není vhodná pro osoby s malými dětmi bez instalace dětských pojistek. Nezapomeňte, že každá úprava rozvodů musí projít revizí elektroinstalace, aby byla zajištěna shoda s platnými normami.
Jak udělat drážky a uložit kabely ve zdi
Správně provedené drážky na elektroinstalaci a profesionální uložení kabelů jsou základem, který ovlivňuje budoucí revize elektroinstalace i provozní spolehlivost celého systému. Při práci vždy dodržujte bezpečnostní normy elektroinstalace, aby nedošlo k mechanickému poškození vodičů nebo k nechtěnému rušení signálu.
Postup vyřezání drážek
Při rozhodování, jak a kde dělat drážky na elektroinstalaci ve zdi, vždy veďte trasy vodorovně nebo svisle, nikdy ne šikmo. Svislé drážky vedou od zásuvky či vypínače přímo k podlaze nebo stropu, kde se napojují na hlavní rozvody. Otázka, jak hluboko vkládat kabely do zdi při elektroinstalaci, má jasnou odpověď: hloubka drážky musí zajistit krytí kabelu minimálně 10 až 15 milimetrů pod úrovní omítky. Šířka drážky se odvíjí od počtu vedených kabelů, přičemž mezi jednotlivými trubkami ponechte alespoň 10 milimetrů prostoru pro řádné zaplnění sádrou či maltou. Častá chyba: vyřezávání příliš hlubokých drážek v nosných příčkách, které narušuje statiku zdi. Pokud instalujete zásuvky a vypínače, drážky veďte vždy v instalačních zónách definovaných projektem.
Správné uložení kabelů

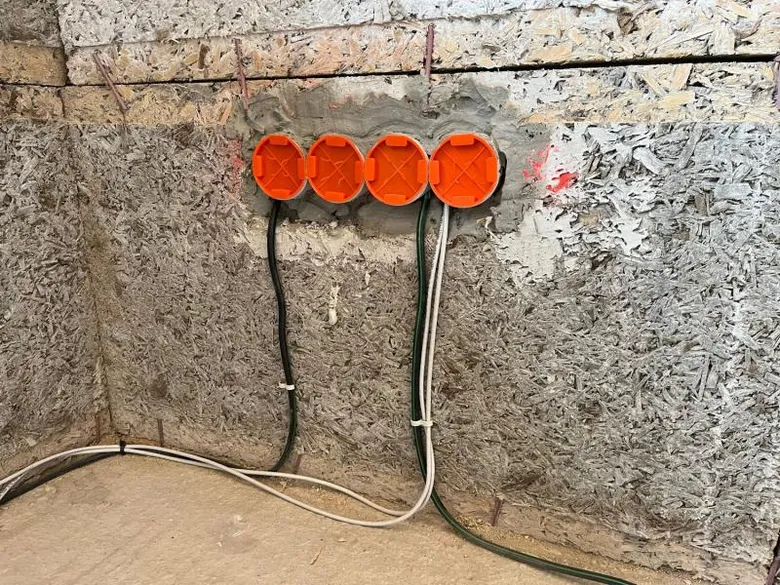

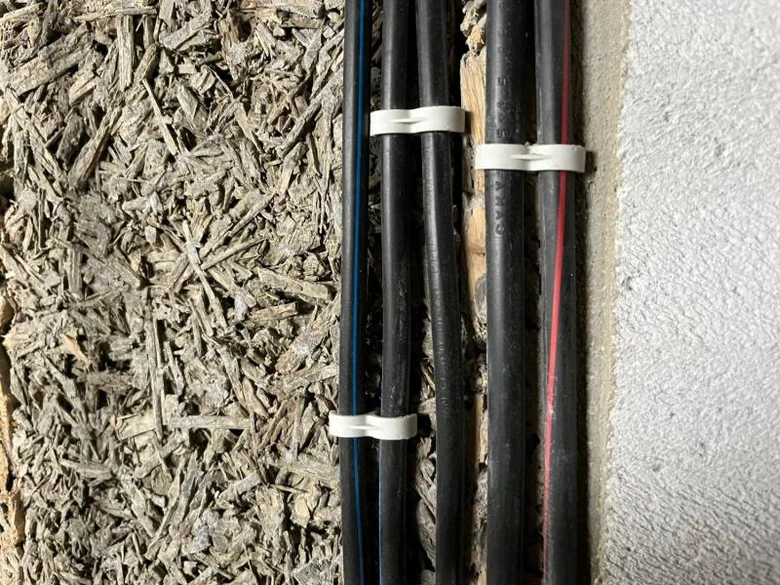

Při ukládání elektrické kabely vždy fixujte pomocí sádry nebo speciálních příchytek, aby nedošlo k jejich pohybu při omítání. U datových rozvodů platí přísná pravidla pro stínění a vzájemné ovlivňování. Elektrické kabely musí být uloženy s minimální mezerou 10 cm od UTP vodičů, čímž eliminujete elektromagnetické rušení přenášených dat. Maximální délka kabelů v jednom okruhu může dosáhnout až 300 metrů, ovšem pro napěťové úbytky v rodinných domech doporučuji dodržovat délky do 50 metrů.
- Vždy používejte kabely odpovídajícího průřezu pro dané jištění v elektrické rozvaděče.
- UTP vodiče nikdy nevedou ve stejné drážce jako silové vedení bez odděleného stínění.
- Po dokončení prací zajistěte revizi elektroinstalace odborníkem.
Odborná rada: Plánování elektroinstalace zahrnuje i rezervu pro budoucí rozšíření, proto do drážek vkládejte raději širší chráničky, které umožní snadnou výměnu nebo přidání kabelu bez nutnosti znovu sekat do zdi. Tento postup se hodí pro novostavby, zatímco u rekonstrukcí starších domů s křivými stěnami je někdy bezpečnější využít podlahové lišty.
Jak navrhnout rozvaděč s rezervou a vybrat vhodný typ
Správný návrh rozvaděče je klíčovým bodem, když řešíte, jak správně naplánovat elektroinstalaci v rodinném domě podle platných bezpečnostních norem elektroinstalace. Kvalitní projekt elektroinstalace krok za krokem vždy počítá s budoucím rozšířením systému.
Význam rezervy v rozvaděči
Elektrické rozvaděče musí být dimenzovány nejen pro současné potřeby, ale i pro budoucí technologie. Doporučuji vždy plánovat volnou kapacitu 20 až 30 procent celkového počtu modulů. Tato rezerva vám umožní snadné přidání nových jističů nebo proudových chráničů, když se rozhodnete pro instalaci fotovoltaiky, nabíječky elektromobilů nebo rozšíření okruhů pro zásuvky a vypínače. Častá chyba: instalace příliš malého rozvaděče bez volných DIN lišt, což následně znemožňuje jakoukoli modernizaci bez nutnosti stavebních úprav zdi.
Typy rozvaděčů
Výběr konkrétního typu rozvaděče závisí na dispozici stavby a estetických požadavcích projektu. Mezi hlavní varianty patří:
- Zapuštěný rozvaděč: Ideální pro novostavby a byty, kde je rozvaděč esteticky skrytý v rovině stěny.
- Nástěnný rozvaděč: Vhodný pro technické místnosti, garáže nebo rekonstrukce, kde není možné zasahovat do nosného zdiva.
- Průmyslový rozvaděč: Robustní řešení s vysokým stupněm krytí IP, které se využívá v dílnách nebo provozech s vyšší prašností a vlhkostí.
Při výběru typu zohledněte, že revize elektroinstalace bude vyžadovat snadný přístup ke všem elektrickým kabelům a jisticím prvkům. Pro rodinné domy se nejčastěji volí zapuštěné varianty, zatímco průmyslový rozvaděč se hodí pro prostory s vysokou zátěží, kde estetika ustupuje odolnosti.
Jak zajistit bezpečnost a splnit normy při plánování elektroinstalace
Při plánování elektroinstalace podle bezpečnostních norem musíte klást důraz na technickou preciznost a dodržování platných českých předpisů řady ČSN 33 2000. Správný projekt elektroinstalace chrání váš majetek i zdraví obyvatel domu tím, že definuje přesné parametry pro jištění, průřezy vodičů a ochranu proti přepětí.
Základní bezpečnostní pravidla
Základem bezpečné instalace je správné jištění elektrických rozvaděčů, které musí odpovídat celkovému příkonu spotřebičů a jmenovitému průřezu vodičů. Každý koncový okruh vyžaduje vlastní jistič s odpovídající charakteristikou (typicky B16 pro zásuvky) a proudový chránič s vybavovacím proudem 30 mA pro včasné odpojení při poruše. Důležitou součástí je kvalitní uzemnění celého objektu a instalace svodičů přepětí typu T1 až T3, které eliminují rizika při úderech blesku nebo spínacích procesech v síti. Při pokládce kabelů dbejte na to, aby elektrické kabely a datové UTP vodiče měly vzdálenost minimálně 10 cm, čímž předejdete elektromagnetickému rušení přenášených dat.
Častá chyba: podcenění kapacity hlavního jističe vzhledem k moderním spotřebičům, jako jsou tepelná čerpadla nebo indukční desky, což vede k neustálému výpadku proudu při souběhu zátěže.
Dodržování norem a revize
Každá elektroinstalace v rodinném domě musí splňovat bezpečnostní normy elektroinstalace, které definují technické parametry pro zásuvky a vypínače i vedení drážek ve stěnách. Drážky na elektroinstalaci ve zdi se provádějí zásadně vodorovně nebo svisle, nikdy šikmo, a to v instalačních zónách 30 cm od podlahy nebo stropu. Po dokončení prací je naprosto klíčová revize elektroinstalace provedená certifikovaným revizním technikem s platným osvědčením. Tento úkon potvrzuje, že systém odpovídá projektu a je bezpečný pro trvalý provoz.
- Plánujte instalaci zásuvek s ohledem na ergonomii a bezpečnostní zóny v koupelnách, kde musí být zásuvky minimálně 60 cm od okraje vany nebo sprchy.
- Vždy používejte kvalitní nehořlavé materiály a kabely typu CYKY, které jsou schváleny pro pevné uložení pod omítku.
- Revize slouží jako nezbytný zákonný podklad pro pojišťovnu při řešení pojistné události vzniklé v důsledku elektrické závady.
| Prvek instalace | Doporučená norma / parametr |
|---|---|
| Proudový chránič | Vybavovací proud 30 mA |
| Vzdálenost kabelů | Minimálně 10 cm od datových rozvodů |
| Instalační zóny | 30 cm od podlahy nebo stropu |
| Ochrana proti přepětí | Svodiče typu T1, T2, T3 |
Tento postup se hodí pro každého, kdo staví nebo rekonstruuje a chce zajistit dlouhodobou energetickou úsporu a bezpečnost. Pro neodborné zásahy do rozvaděčů se nehodí nikomu, neboť jakákoliv manipulace bez příslušné elektrotechnické kvalifikace ohrožuje bezpečnost celého objektu a porušuje platné normy.
Jak plánovat elektroinstalaci energeticky úsporně
Při plánování elektroinstalace v rodinném domě je klíčové myslet na provozní náklady a dlouhodobou efektivitu systému. Zde je návod, jak naplánovat elektroinstalaci, aby byla energeticky úsporná a splňovala moderní nároky na provoz.
Výhody LED osvětlení
Přechod na moderní LED osvětlení představuje nejrychlejší cestu k dosažení významné energetické úspory v každé domácnosti. Tyto zdroje spotřebují až o 80 % méně elektrické energie ve srovnání s klasickými žárovkami a disponují životností přesahující 25 000 hodin provozu. Při návrhu pozic pro zásuvky a vypínače doporučuji počítat s instalací stmívačů, které dále snižují odběr. Kvalitní světelný design eliminuje potřebu nadbytečných svítidel a optimalizuje využití elektrické energie v každé místnosti.
Chytrá regulace spotřeby
Moderní regulace spotřeby využívá senzory přítomnosti a časové spínače integrované přímo do elektrické sítě. Tyto systémy automaticky vypínají okruhy, které nejsou využívány, a efektivně tak snižují zbytečné ztráty energie.
- Centrální vypínač u vchodu pro okamžité odpojení nepotřebných spotřebičů.
- Zónové řízení vytápění propojené s elektrickými rozvaděči.
- Automatické spínání osvětlení v chodbách a technických prostorách.
Odborná rada: Při návrhu dbejte na to, aby bezpečnostní normy elektroinstalace zůstaly zachovány i při instalaci složitých chytrých prvků. Častá chyba při plánování elektroinstalace spočívá v podcenění dimenzování kabeláže pro budoucí chytré systémy, což znemožňuje dodatečnou modernizaci bez nutnosti stavebních úprav. Efektivní řešení se hodí pro novostavby a kompletní rekonstrukce, zatímco pro starší objekty s nevyhovující izolací vodičů nemusí být komplexní automatizace vždy ekonomicky návratná.
Jak vytvořit projekt elektroinstalace a orientační cena
Kvalitní projekt elektroinstalace tvoří nezbytný základ pro bezpečný provoz domácnosti a správné rozmístění prvků v interiéru. Při tvorbě dokumentace získáte přesný přehled o vedení tras a potřebných komponentech.
Hlavní kroky tvorby projektu
Pokud vás zajímá, jak udělat projekt elektroinstalace krok za krokem, musíte začít podrobnou analýzou potřeb každé místnosti. Profesionální tvorba projektu zahrnuje zakreslení umístění, kam přijdou elektrické rozvaděče, zásuvky a vypínače, a výpočet celkového příkonu spotřebičů. Technická dokumentace následně definuje typy, jaké využijete elektrické kabely, a určuje jejich přesné trasy ve zdech. Správné plánování elektroinstalace vždy zohledňuje bezpečnostní normy elektroinstalace, aby revize elektroinstalace proběhla bez komplikací.
- Analýza energetických potřeb domu.
- Návrh umístění zásuvek a osvětlení.
- Výpočet zatížení větví elektroinstalace.
- Zpracování výkresové dokumentace a schémat.
Orientační cena projektu
Projekt elektroinstalace cena se obvykle pohybuje v rozmezí 5 000 až 15 000 Kč v závislosti na ploše domu a technické složitosti. Investice do kvalitního projektu se vám vrátí v podobě úspory materiálu a eliminace chyb při instalaci. Častá chyba: podcenění kapacity rozvaděče pro budoucí rozšíření o fotovoltaiku nebo nabíječku elektromobilu. Projekt je vhodný pro každého, kdo staví nový dům, zatímco pro drobné úpravy v bytě postačí méně rozsáhlý nákres.
Časté dotazy
Jak často je potřeba provádět revizi elektroinstalace?
Revize elektroinstalace se doporučuje provádět každých 5 let nebo po zásadních úpravách instalace.
Jak hluboko by měly být kabely uloženy ve zdi?
Kabely by měly být uloženy v drážkách dle platných norem, obvykle 3-5 cm v hloubce zdi.
Jaká je doporučená výška pro montáž zásuvek?
Zásuvky se obvykle montují ve výšce 120 cm nad podlahou, v kuchyni 20-30 cm nad pracovní linkou.
Co je třeba zvážit při plánování elektroinstalace?
Je nutné zvážit potřebu rezervy v rozvaděči, správné rozmístění zásuvek, dodržení bezpečnostních norem a možnost budoucího rozšíření.
Jaká je orientační cena projektu elektroinstalace?
Cena projektu elektroinstalace se obvykle pohybuje od 5 000 do 15 000 Kč v závislosti na rozsahu a složitosti.
Jak udělat drážky na elektriku správně?
Drážky by měly mít správnou hloubku a šířku podle norem, obvykle cca 3-5 cm hluboké, čisté a bez ostrých hran.
Jak zajistit bezpečnost elektroinstalace?
Dodržujte správné jištění, uzemnění, ochranu proti přepětí a pravidelně provádějte revize každých 5 let.
Jak naplánovat elektroinstalaci, aby byla energeticky úsporná?
Použijte LED osvětlení, chytré regulace spotřeby a správné dimenzování elektrických okruhů.
Jaké chyby se často dělají při plánování elektroinstalace?
Časté chyby jsou nedostatečná rezerva v rozvaděči, špatné rozmístění zásuvek a nedodržení bezpečnostních norem.
Jaký typ rozvaděče je nejlepší pro domácí elektroinstalaci?
Nejčastěji se používají nástěnné nebo zapuštěné rozvaděče, každý typ má své výhody a nevýhody podle umístění a potřeb.
Jaké materiály jsou nejvhodnější pro elektroinstalaci v rodinném domě?
Pro elektroinstalaci se doporučuje používat kabely s měděnými vodiči a izolací typu CYKY o průřezu minimálně 2,5 mm² pro zásuvky a 1,5 mm² pro osvětlení.
Jak postupovat při vytváření projektu elektroinstalace krok za krokem?
Nejprve si vytvořte půdorys s rozmístěním zásuvek a osvětlení, poté navrhněte vedení kabelů a rozvaděč, a nakonec zpracujte schéma zapojení podle platných norem.
