Správné zapojení zásuvky vyžaduje precizní odizolování vodičů a pevné spojení v instalační krabici, což zajistí dlouhodobou bezpečnost elektrických instalací. Pro moderní a spolehlivé propojení vodičů doporučuji využít bezšroubové WAGO svorky, které eliminují riziko uvolnění drátu vlivem tepelné roztažnosti. Dodržení platných českých norem a správné pořadí barevného značení vodičů jsou základními předpoklady pro bezchybný provoz vaší domácí sítě.
💡 Důležité na úvod
- Vodiče pro zapojení zásuvky musí mít měděné jádro a délku cca 15 cm pro pohodlné připojení.
- K odizolování vodičů použijte odizolovač a odizolujte 10-14 mm izolace podle označení na zásuvce.
- Doporučené WAGO svorky pro vodiče 2,5 mm² jsou typy 2273-202 nebo páčkové 221-412.
- Při zapojování zásuvky dodržujte správnou barevnou identifikaci vodičů: hnědá (fáze), modrá (nulový vodič), zelenožlutá (ochranný vodič).
- Záruka na většinu zásuvek je 3-5 let, proto je důležitá správná montáž a bezpečné zapojení.
Jak bezpečně a správně zapojit elektrickou zásuvku 230 V
Zapojení 230 V zásuvky vyžaduje přesné dodržení barevného značení vodičů a jejich pevné ukotvení ve svorkách. Pro správné a bezpečné zapojení zásuvky vždy nejprve odpojte příslušný jistič v rozvaděči a ověřte stav beznapěťovou zkoušečkou.
Příprava materiálu a nářadí
Pro instalaci si připravte kvalitní křížový šroubovák, štípací kleště a odizolovač. K bezpečnému spojení vodičů mimo zásuvku používejte výhradně certifikované WAGO svorky, typy 2273-202 nebo 221-412. Tyto komponenty zajišťují spolehlivý kontakt v místech, kde bezpečnost elektrických instalací závisí na kvalitě spoje.
Odizolování vodičů
Elektrické vodiče s měděným jádrem zkraťte na délku přibližně 15 cm, což usnadní manipulaci v instalační krabici. Pomocí odizolovače odstraňte izolaci vodiče v délce 10 až 14 mm dle rysky na zadní straně zásuvky. Častá chyba: příliš dlouhé odizolování odhaluje měď mimo svorku, což zvyšuje riziko zkratu. Na co si dát pozor: poškození měděného jádra při odizolování snižuje vodivost a pevnost spoje.

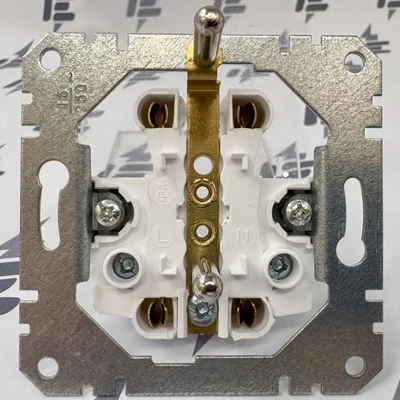

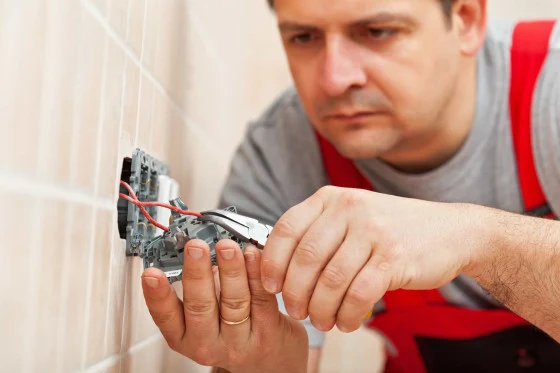

Připojení vodičů do zásuvky
- Zavedení vodičů – vložte hnědý fázový vodič, modrý nulový vodič a zelenožlutý ochranný vodič do určených svorek.
- Dotažení svorek – zajistěte vodiče šroubováním nebo páčkou svorky tak, aby nebyly volné.
- Upevnění zásuvky – zasuňte strojek do krabice a zafixujte jej pomocí křížového šroubováku.
Odborná rada: Zapojení se hodí pro běžné domácí opravy, ale pro uživatele bez základních znalostí elektrotechniky je bezpečnější konzultace s odborníkem.
Otázka: Jak dlouhé mají být odizolované konce vodičů při zapojení zásuvky?
Odizolování vodičů by mělo být 10 až 14 mm podle označení na zásuvce, s délkou vodiče cca 15 cm pro pohodlné zapojení.
Otázka: Jaké barvy mají mít vodiče ve standardní zásuvce?
Fázový vodič je hnědý, nulový modrý a ochranný vodič zelenožlutý, což je standardní barevné značení v ČR.
Otázka: Jaký typ svorek je doporučený pro připojení vodičů 2,5 mm²?
Doporučené jsou WAGO svorky typ 2273-202 nebo páčkové 221-412 vhodné pro vodiče o průřezu 2,5 mm².
Otázka: Jak správně zapojit zásuvku s vypínačem?
Fázový vodič se připojí přes vypínač, nulový a ochranný vodič přímo do zásuvky, čímž vypínač řídí přívod proudu.
Otázka: Jak zapojit zásuvku na dva vodiče?
Zásuvka na dva vodiče obsahuje fázi a nulový vodič, ale nemá ochranný kolík; používá se v jednoduchých zapojeních bez uzemnění.
Otázka: Jak zapojit zásuvku na tři vodiče?
Zásuvka na tři vodiče má fázový, nulový a ochranný vodič (zelenožlutý), který slouží k bezpečnosti uživatele.
Otázka: Jak zapojit pětipólovou zásuvku na čtyřpólovou?
Pětipólová zásuvka má 5 vodičů, při přechodu na čtyřpólovou je třeba správně odpojit nebo přizpůsobit přídavný vodič podle normy.
Otázka: Jak zapojit venkovní elektrickou zásuvku bezpečně?
Venkovní zásuvka musí být chráněna krytem proti vlhkosti a zapojena s ochranným kolíkem a správnou izolací vodičů.
Otázka: Jaký je postup demontáže staré zásuvky?
Odpojte elektřinu, odšroubujte kryt zásuvky křížovým šroubovákem, vodiče zaslepte WAGO svorkami a upevněte zaslepenou krabici.
Otázka: Jak zapojit zásuvku na prodlužovací kabel?
Zásuvku připojte na kabel se správným průřezem vodičů, odizolujte vodiče na 10 až 14 mm a použijte vhodné svorky pro bezpečné spojení.
Otázka: Jaké nářadí potřebuji pro zapojení zásuvky?
Potřebujete křížový šroubovák, štípací kleště, odizolovač a WAGO svorky vhodné pro vodiče 2,5 mm².
Otázka: Jak rozlišit vodiče při zapojování zásuvky?
Vodiče rozpoznáte podle barevné izolace: hnědá = fáze, modrá = nulový vodič, zelenožlutá = ochranný vodič.
Otázka: Jak zapojit zásuvku s ochranným kolíkem?
Připojte fázový, nulový a ochranný vodič podle barevné normy, ochranný kolík zajišťuje bezpečnost uživatele.
Otázka: Jak zapojit zásuvku bez elektrotechnických znalostí?
Dodržujte přesný návod, používejte správné nářadí, a v případě pochybností konzultujte odborníka, abyste předešli nebezpečí.
Otázka: Jaké jsou nejčastější chyby při zapojování zásuvky?
Nejčastější chyby jsou špatné barevné zapojení vodičů, nedostatečné odizolování a volné svorky, což může způsobit elektrický šok nebo požár.
Jak správně odizolovat a připojit vodiče v zásuvce
Správné zapojení vodičů přímo ovlivňuje bezpečnost elektrických instalací a dlouhodobou funkčnost 230 V zásuvky. Při práci dbejte na čistý řez izolace a pevné usazení vodičů do svorkovnice, aby nedocházelo k přechodovým odporům.
Správná délka odizolování vodičů
Pro bezpečné zapojení drátů v elektrické zásuvce musíte nejprve odstranit izolaci vodiče v přesné délce 10 až 14 mm. K tomuto úkonu použijte kvalitní odizolovač, který nepoškodí měděné jádro. Častá chyba: příliš dlouhé odizolování vede k obnažení živých částí mimo svorku, což zvyšuje riziko zkratu. Pokud odizolujete vodič příliš málo, spoj nebude dostatečně pevný a může dojít k přehřívání spoje.
Použití WAGO svorek pro bezpečné spojení
Moderní instalace využívají k propojení elektrických vodičů bezúdržbové WAGO svorky, které nahrazují starší šroubové spoje. Pro běžné rozvody s průřezem vodiče 2,5 mm² jsou ideální páčkové svorky řady 221 nebo zásuvné svorky 2273.
- Změření délky – odizolujte vodič podle rysky na těle svorky nebo zásuvky.
- Očištění konce – zajistěte, aby byl měděný vodič hladký a bez otřepů.
- Zasunutí vodiče – vložte drát do svorky až na doraz, čímž zajistíte správný kontakt.
- Kontrola tahu – jemně zatáhněte za každý vodič, abyste ověřili jeho pevné uchycení ve svorce.
Odborná rada: Tento způsob zapojení se hodí pro pevné instalace v novostavbách i rekonstrukcích, avšak není vhodný pro ohebné slaněné vodiče bez nalisovaných dutinek.
Jak zapojit zásuvku s různým počtem vodičů (2, 3, 4, 5 pólů)
Správné zapojení zásuvky vyžaduje přesnou identifikaci vodičů a dodržení normy pro bezpečnost elektrických instalací. Počet připojených vodičů se liší podle typu spotřebiče a požadované ochrany.
Zapojení zásuvky na dva vodiče
Zásuvka na dva vodiče obsahuje pouze fázový vodič a nulový vodič. Toto zapojení se využívá v jednoduchých instalacích bez ochranného kolíku. Kvůli absenci ochrany není tento typ vhodný pro moderní 230 V zásuvky v bytových prostorech, kde je vyžadováno uzemnění.
Zapojení zásuvky na tři vodiče
Standardní zásuvka na tři vodiče zahrnuje fázový vodič, nulový vodič a ochranný vodič. Ochranný vodič, který má vždy zelenožlutou izolaci, se připojuje na středový kolík. Správné odizolování vodičů a jejich pevné zajištění ve svorkách zásuvky je klíčové pro zajištění bezpečného provozu.
Zapojení zásuvky na čtyři a pět vodičů
Průmyslová zásuvka může být čtyřpólová nebo pětipólová. Zatímco čtyřpólová zásuvka obsahuje tři fáze a ochranný vodič, pětipólová zásuvka přidává navíc nulový vodič. Častá chyba nastává při snaze o zapojení, kdy uživatel neví, jak správně zapojit pětipólovou zásuvku na čtyřpólovou; v takovém případě nelze vytvořit plnohodnotný nulový bod bez rizika.
| Typ zásuvky | Počet vodičů | Hlavní využití |
|---|---|---|
| Dvoupólová | 2 | Jednoduché spotřebiče |
| Třípólová | 3 | Běžná 230 V zásuvka |
| Pětipólová | 5 | Průmyslové stroje |
Odborná rada: Pro bezpečné spojení vodičů v krabici doporučuji použít WAGO svorky, které zaručují trvalý a spolehlivý kontakt. Toto zapojení se hodí pro trvalé instalace, ale není vhodné pro dočasné provizorní opravy bez řádné revize.
Jak zapojit zásuvku s vypínačem a ochranným kolíkem
Zapojení zásuvky s vypínačem a ochranným kolíkem vyžaduje přesné dodržení pravidel pro bezpečnost elektrických instalací. Tento typ komponentu vám umožní ovládat přívod proudu do připojeného spotřebiče přímo na místě.
Funkce vypínače v zásuvce
Integrovaný vypínač v zásuvce s vypínačem přerušuje fázový vodič, čímž fyzicky odpojí 230 V zásuvku od napětí. Tato funkce zvyšuje bezpečnost při používání, protože nemusíte vytahovat vidlici ze zásuvky pro úplné vypnutí spotřebiče. Ochranný kolík musí být vždy připojen jako první, aby byla zajištěna ochrana uživatele před úrazem elektrickým proudem.
Správné připojení vodičů
Při instalaci musíte dbát na správné odizolování vodičů, ideálně v délce 10 až 12 milimetrů. Pro propojení v krabici doporučuji použít WAGO svorky, které zajistí pevný a bezpečný spoj.
- Připojení ochranného vodiče – žlutozelený vodič pevně dotáhněte na svorku ochranného kolíku.
- Zapojení nulového vodiče – modrý vodič připojte do příslušné svorky zásuvky označené písmenem N.
- Instalace fázového vodiče – hnědý nebo černý vodič zaveďte nejprve do vstupu vypínače a následně propojte výstup s fázovou svorkou zásuvky L.
Odborná rada: Častou chybou je záměna fázového a nulového vodiče, což může způsobit trvalou přítomnost napětí na kontaktech i při vypnutém vypínači. Tento postup se hodí pro běžné domácí instalace, nikoliv však pro opravy zařízení pod napětím, kde vždy vyžadujte vypnutí příslušného jističe.
Nejčastější chyby při zapojování zásuvky a jak se jim vyhnout
Při neodborné instalaci vznikají rizika, která přímo ohrožují bezpečnost elektrických instalací. Pochopení toho, jaké jsou chyby při zapojování zásuvky a jak se jim vyhnout, je klíčem k bezpečnému provozu 230 V zásuvky. Špatné zapojení vodičů totiž přímo způsobuje nebezpečí úrazu elektrickým proudem.
Chyby v barevném značení vodičů
Dodržujte barevné značení vodičů, kde hnědý nebo černý fázový vodič patří do levé dutinky, zatímco modrý nulový vodič do pravé. Zaměna těchto elektrických vodičů vytváří riziko úrazu. Vždy si ověřte správnou polaritu, aby zapojení zásuvky odpovídalo normám.
Nedostatečné odizolování vodičů
Správné odizolování vodičů je nezbytné pro kvalitní kontakt v zásuvce. Příliš krátké odizolování vede ke špatnému spojení, zatímco nadměrné odhalení mědi zvyšuje riziko zkratu. Odstraňte izolaci v délce doporučené výrobcem konkrétního přístroje.
Nevhodné upevnění svorek
Každá svorka musí pevně sevřít vodič bez jeho poškození. Volné spojení způsobuje přechodový odpor, přehřívání a vznik nebezpečných jisker. Pro spolehlivé propojení v krabici doporučuji využít moderní WAGO svorky, které eliminují chyby při ručním šroubování.
- Před zahájením práce vždy vypněte příslušný jistič.
- Používejte pouze certifikované komponenty pro 230 V zásuvky.
- Po dokončení montáže vždy zkontrolujte pevnost každého spoje.
Odborná rada: Tato instalace se hodí pro technicky zdatné jedince s vybavením pro měření napětí, ale pro osoby bez elektrotechnické kvalifikace je bezpečnější přizvat odborníka. Častá chyba: podcenění stavu starých hliníkových vodičů, které se při manipulaci snadno lámou a vyžadují speciální svorky.
Doporučené nářadí a materiál pro montáž zásuvky
Pro bezpečné zapojení zásuvky na 230 V potřebujete kvalitní vybavení, které zajistí spolehlivý kontakt. Jako tipy pro správné zapojení zásuvky doporučuji využívat certifikované nářadí:
- Křížový šroubovák – pro pevné dotažení svorek bez rizika stržení závitu.
- Štípací kleště – k čistému zastřižení elektrických vodičů na potřebnou délku.
- Odizolovač – k šetrnému odizolování vodičů bez poškození měděného jádra.
- WAGO svorky – pro spojování využijte typ 2273-202 nebo 221-412 určené pro průřezy 2,5 mm².
Častá chyba při zapojování zásuvky spočívá v nedostatečném odizolování vodičů, což vede k přehřívání spoje. Bezpečnost elektrických instalací vyžaduje, aby každý drát pevně seděl ve svorce. Pokud si nejste jistí postupem, přenechejte práci kvalifikovanému elektrikáři. Tato sada nářadí se hodí pro každého, kdo provádí drobné opravy v domácnosti, nikoliv pro rozsáhlé rekonstrukce rozvodů.
Postup demontáže a zaslepení staré zásuvky
Před zahájením práce na 230 V zásuvce vždy vypněte příslušný jistič a ověřte beznapěťový stav zkoušečkou. Bezpečnost elektrických instalací vyžaduje maximální opatrnost při manipulaci s vodiči.
- Odpojení zásuvky – vyšroubujte středový šroub krytu a následně pomocí křížového šroubováku uvolněte upevňovací šroubky v krabici.
- Demontáž zásuvky – opatrně vytáhněte strojek ze zdi a uvolněte šroubové či bezšroubové spoje elektrických vodičů.
- Zaslepení vodičů – na každý vodič nasaďte samostatnou WAGO svorku pro průřez 2,5 mm², aby nedošlo ke zkratu.
Častá chyba: ponechání nezajištěných konců drátů v krabici, což vede k riziku vzniku oblouku. Pro správné a bezpečné zapojení zásuvky podle předpisů vždy izolujte konce drátů, pokud je nehodláte okamžitě znovu zapojit. Tento postup je vhodný pro přípravu instalace, nikoliv však pro trvalé ponechání pod napětím bez krytu.
FAQ – Časté dotazy o zapojení elektrické zásuvky
Otázka: Jak dlouhé mají být odizolované konce vodičů při zapojení zásuvky?
Odizolování vodičů by mělo být v rozmezí 10 až 14 mm dle značení na strojku zásuvky, přičemž ponechání cca 15 cm délky vodiče v krabici zajišťuje pohodlnou manipulaci.
Otázka: Jaké barvy mají mít vodiče ve standardní 230 V zásuvce?
Fázový vodič je hnědý, nulový modrý a ochranný vodič zelenožlutý, což odpovídá aktuálnímu barevnému značení v ČR pro bezpečnost elektrických instalací.
Otázka: Jaký typ svorek je doporučený pro připojení vodičů 2,5 mm²?
Pro spolehlivé zapojení zásuvky jsou ideální WAGO svorky řady 2273 nebo páčkové 221, které jsou certifikovány pro průřezy vodičů do 2,5 mm².
Otázka: Jak správně zapojit zásuvku s vypínačem?
Fázový vodič zapojte přes spínací kontakt vypínače, zatímco nulový a ochranný vodič vedou přímo na svorky elektrické zásuvky pro správnou funkci vypínání.
Otázka: Jak zapojit zásuvku na dva vodiče?
Tato varianta bez ochranného kolíku obsahuje pouze fázi a nulový vodič, což je řešení přípustné pouze u starších instalací bez uzemnění.
Otázka: Jak zapojit zásuvku na tři vodiče?
Standardní zapojení vyžaduje připojení fázového, nulového a zelenožlutého ochranného vodiče, který chrání uživatele před nebezpečným dotykovým napětím.
Otázka: Jak zapojit pětipólovou zásuvku na čtyřpólovou?
Při přechodu musíte správně identifikovat a odizolovat přebytečný vodič, přičemž doporučuji ověřit shodu s platnou normou pro konkrétní typ instalace.
Otázka: Jak zapojit venkovní elektrickou zásuvku bezpečně?
Venkovní zásuvka vyžaduje krytí IP44 a vyšší, přičemž dbejte na precizní odizolování vodičů a těsnost všech průchodek proti vlhkosti.
Otázka: Jaký je postup demontáže staré zásuvky?
Nejprve zajistěte vypnutí jističe, následně odšroubujte kryt a vodiče zajistěte pomocí WAGO svorek, aby nedošlo k nechtěnému zkratu.
Otázka: Jak zapojit zásuvku na prodlužovací kabel?
Postup zapojení zásuvky na kabel vyžaduje použití ohebného vodiče o průřezu 1,5 až 2,5 mm² a pečlivé dotažení všech šroubových spojů.
Otázka: Jaké nářadí potřebuji pro zapojení zásuvky?
Základem je křížový šroubovák, štípací kleště a kvalitní odizolovací kleště, které nepoškodí měděné jádro vodiče.
Otázka: Jak rozlišit elektrické vodiče při zapojování zásuvky?
Vodiče rozpoznáte podle izolace: hnědá patří na fázi, modrá na nulový můstek a zelenožlutá vždy na ochranný kolík zásuvky.
Otázka: Jak zapojit zásuvku s ochranným kolíkem?
Ochranný kolík musí být vždy spojen se zelenožlutým vodičem, což je klíčový prvek pro bezpečnost při případné poruše spotřebiče.
Otázka: Jak zapojit zásuvku bez elektrotechnických znalostí?
Dodržujte přesný návod na zapojení elektrické zásuvky krok za krokem, avšak v případě nejistoty vždy vyhledejte odborníka pro revizi instalace.
Otázka: Jaké jsou nejčastější chyby při zapojování zásuvky a jak se jim vyhnout?
Častá chyba je nedostatečné dotažení vodičů nebo záměna fáze a nulového vodiče, což může způsobit zahřívání spoje a následný požár instalace.
Odborná rada: Pamatujte, že správné zapojení zásuvky vyžaduje čisté a nepoškozené konce vodičů. Pro koho se tato činnost hodí? Pro zručné domácí kutily s multimetrem pro ověření napětí. Pro koho se NEhodí? Pro osoby bez základní znalosti barevného kódování vodičů a principů jištění obvodů.
